§ 02 — 子系統

照明控制整合

照明控制是一個家庭一天會碰到幾十次的子系統,因此決策失誤的感受也最直接。實際上大部分的工作不在編程,而在迴路設計,以及選一個與燈具相符的調光協定。

  • 協定DALI-2、0–10V、相位、無線
  • 規模20–400 迴路
  • 編程含
  • 調校現場逐迴路
  • 文件竣工設備表
照明控制整合

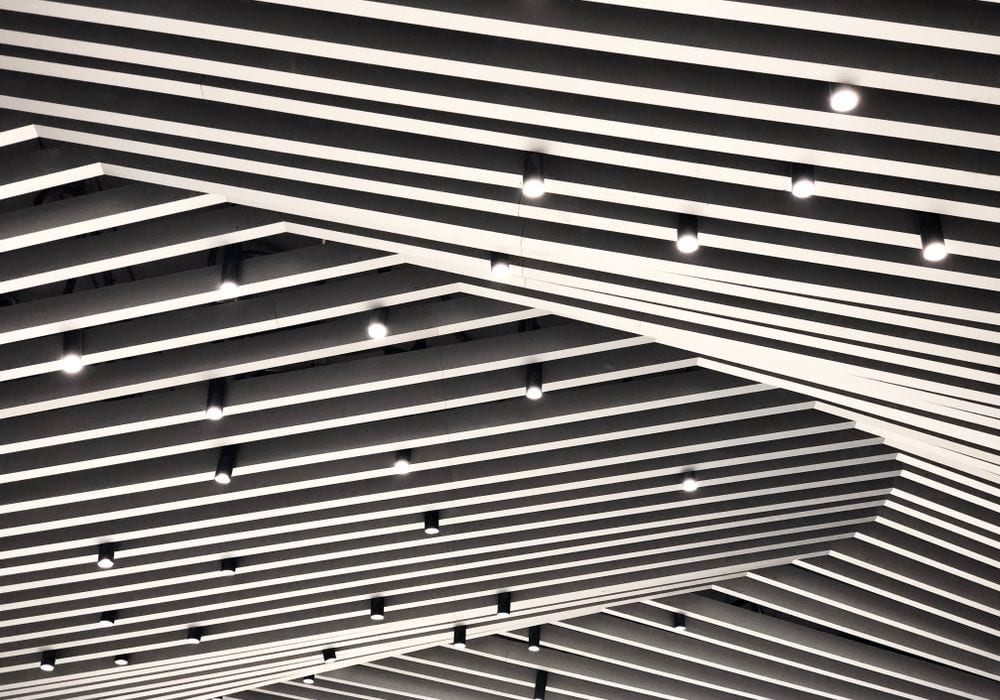

Fig. 02 — 照明控制整合

協定的選擇

調光訊號怎麼傳遞,決定了這套系統往後十幾年能做到什麼,而且必須在燈具下單之前決定。

  • DALI-2 — 可定址、雙向、可個別控制到每一盞燈。四十迴路以上,或燈具種類差異大的案子,這是最好的選擇。
  • 0–10V — 簡單可靠,但每一群組需要一條控制線,而且沒有回報。
  • 相位調光 — 最便宜,也是大多數閃爍抱怨的來源。迴路少、驅動器相容性明確的情況下可用。
  • 無線 — 適合無法拉線的既有建築改造。新建案我們不會以此為預設。

驅動器相容性

我們被找去處理的照明缺失,最常見的就是低亮度閃爍,而且幾乎都是驅動器與調光模組不匹配,而不是元件故障。我們在設計階段就會索取驅動器規格書,遇到不熟悉的組合,會在下單前先做實測。

這個測試花幾個小時。交屋後更換九十顆驅動器要花的,遠不只如此。

按鍵面板

一個有八顆按鍵、上面什麼字都沒有的面板,就是一道謎題。我們把面板控制在四到五個功能,清楚雕刻文字,並且讓最靠近門的那一顆做最理所當然的事。

情境設計刻意保守。每個空間四組真的會用的情境,勝過十二組沒有人記得住的。交屋約六週後,等住戶實際生活過,我們會回來再調一次。

迴路的細分程度

另一個在初期配管就固定下來的決定,是照明要切成多細的迴路。太粗,任何有意義的情境都做不出來;太細,等於在付一堆永遠不會被單獨控制的調光通道。這件事我們在設計時逐間討論。

現場調校

每一個迴路都單獨設定:最低出力、淡入淡出時間,以及讓一組不同燈具在調光時看起來速度一致的補償曲線。這是緩慢而不起眼的工作,也正是「經過思考的系統」與「只是能動的系統」之間的差別。

常見問題

照明控制

既有住宅可以改裝嗎?
通常可以,採用無線或混合式做法。報價前我們會先勘查配電箱與部分既有燈具。
網路斷線時還能用嗎?
可以。按鍵與情境都跑在照明主機上,只有遠端存取與 App 控制會受影響。
之後可以自己改情境嗎?
可以,我們會交付可編輯的權限並教您操作。若您希望由我們調整,也可以安排回訪。
