為什麼文件要走在最前面
整合住宅裡最貴的問題，通常不是設備故障，而是那些從來沒有被寫下來的決定：一條沒有預留的管線、一面在暗盒進場前就封起來的牆、一個口頭講好然後被忘記的開關位置。
一套完整的圖說可以消除幾乎所有這類問題。它同時也是承包商能夠精確報價的唯一依據——這反過來保護了業主，避免工程進行到一半才冒出來的追加。

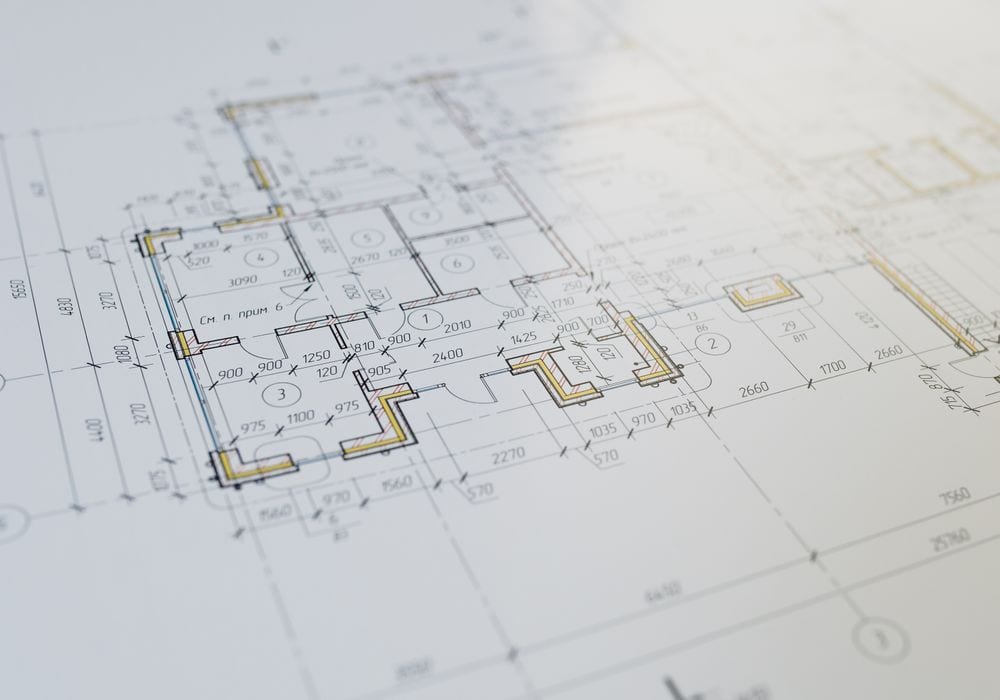

圖說裡包含什麼
- 系統圖。照明、網路、影音、遮陽、安全各一份，標明什麼接到什麼。
- 設備表。每一個按鍵面板、出線口、喇叭與感測器，都有編號與位置。
- 管線圖。線路路徑、管徑、機櫃與箱體位置。
- 機櫃立面圖。正面與背面，並計算散熱負荷與用電量。
- 書面規範。在可行的範圍內，以性能要求取代指定品牌型號。
寫性能規範，而不是列品牌清單
只要做得到，我們會描述一個元件必須達成什麼，而不是指定要買哪一台。這讓招標保持競爭性，也讓專案不會因為某個產品在設計到施工之間停產而受影響——在一個十八個月的工程裡，這比想像中常見。
有些東西確實必須指名。控制主機與照明通訊協定屬於生態系層級的決定，無法在後期替換。這類項目我們會特別標示，並說明這代表什麼樣的長期承諾。
與建築師的配合
我們希望在電氣配置定案之前就進到會議裡。面板位置、天花協調與機櫃選址，在圖面上調整都非常便宜。等到初期配管完成之後才介入當然也可以做，只是選項會少很多。
交付
圖說以 PDF 存檔、DWG 供協同使用，並保留版本紀錄。在竣工階段我們會更新為竣工圖，這代表下一個打開這面牆的人，知道裡面有什麼。
